Sonderlösungen (kundenspezifische Filter)

Entwicklung kundenspezifischer Filterlösungen

Um einer anwendungsoptimierten Lösung hinsichtlich Funkentstörung und Funkstörfestigkeit gerecht zu werden, müssen viele Kriterien – unter anderem auch kundenspezifische Wünsche und Anforderungen – beachtet werden. Aus diesem Grund bieten wir neben unseren Standard-Filterlösungen, welche die meisten Anforderungen erfüllen, auch Sonderfilter an.

Diese werden unter Einhaltung der geltenden Normen hinsichtlich elektrischer Wirkung und mechanischer Handhabung auf die jeweilige Applikation bezogen, entwickelt.

Beim Design dieser Spezialfilter kann außerdem der zur Verfügung stehende Montageplatz sowie die Anforderung an die Höhe der Ableitströme berücksichtigt werden, die z. B. beim Einsatz von allstromsensitiven Fehlerstrom-Schutzschaltern eine entscheidende Rolle spielen. Auf Wunsch können die Filterlösungen darüber hinaus auch an der Anlage bzw. im Gerät messtechnisch überprüft werden.

EPA entwickelt kontinuierlich kundenspezifische Filterlösungen. Sollte ein kundenseitiges EMV-Problem mechanisch oder elektrisch nicht mit einem Standardfilter gelöst werden können, so steht unseren Kunden eine große Anzahl von bereits erprobten Sonderfiltern zur Verfügung. Die Möglichkeit, auf diese anwendungsoptimierten Problemlöser zurückgreifen zu können, kann eine enorme Zeitersparnis für den Kunden sein.

Wir helfen Ihnen gerne, die für Ihre Anwendung beste und kostengünstigste Lösung zu finden!

Produktbild NF-S

NF-S

Kundenspezifische Filter

  • Nennströme von 1 A bis 2500 A
  • Geringer oder verzögerter Ableitstrom
  • Ableitstrom im µA-Bereich (für medizinische Anwendungen)
  • Mechanische Sonderlösungen
  • Vorkonfektionierte Anschlusslitzen
  • Filter für Sonderspannungen
  • Spezielle Anschlusstechniken
  • Platzsparende Bauformen
Datei Größe
Datenblaetter » EMV » Spezialfilter
EPA_Spezialfilter_NF-S_Datenblatt.pdf688.63 K

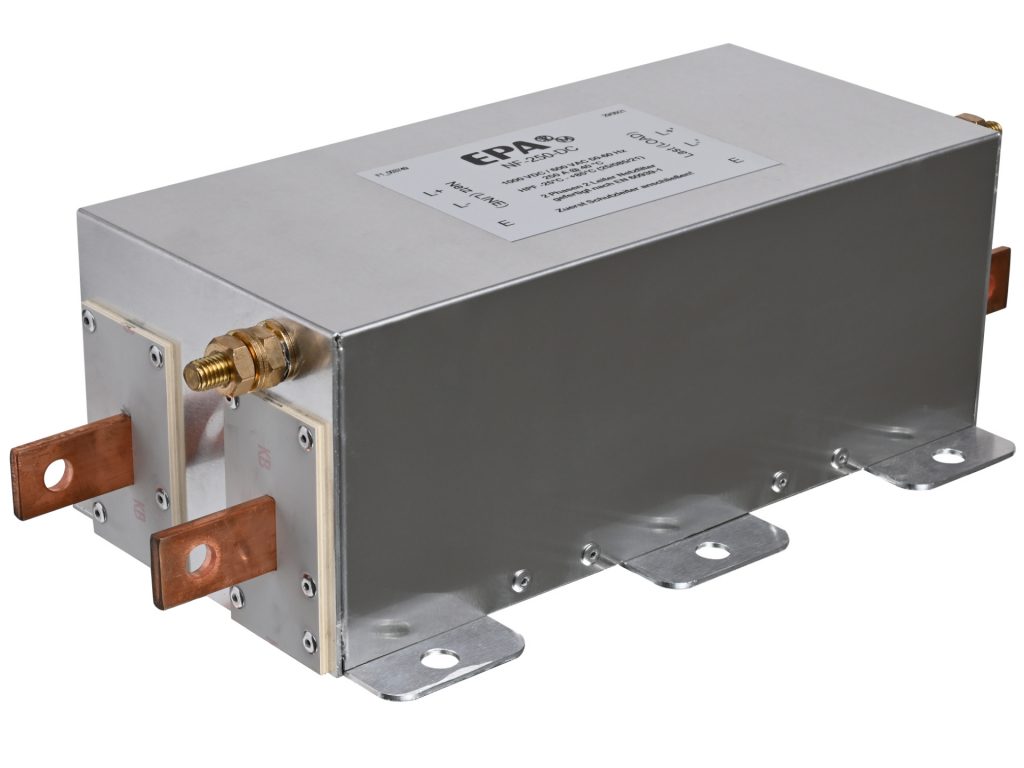

Produktbild NF-DC

NF-DC

Gleichstromfilter

  • Nennströme von 25 A bis 1000 A
  • Konzipiert für industrielle Starkstromanlagen im Gleichstrombereich
  • Haupteinsatzgebiete: Bahn, Solar- und Windenergie sowie industrielle Gleichstromanwendungen
  • Mechanisch kompakter Aufbau mit geringem Gewicht und guter Wärmeableitung
Datei Größe
Datenblaetter » EMV » Spezialfilter
EPA_Spezialfilter_NF-DC_Datenblatt.pdf2.45 M

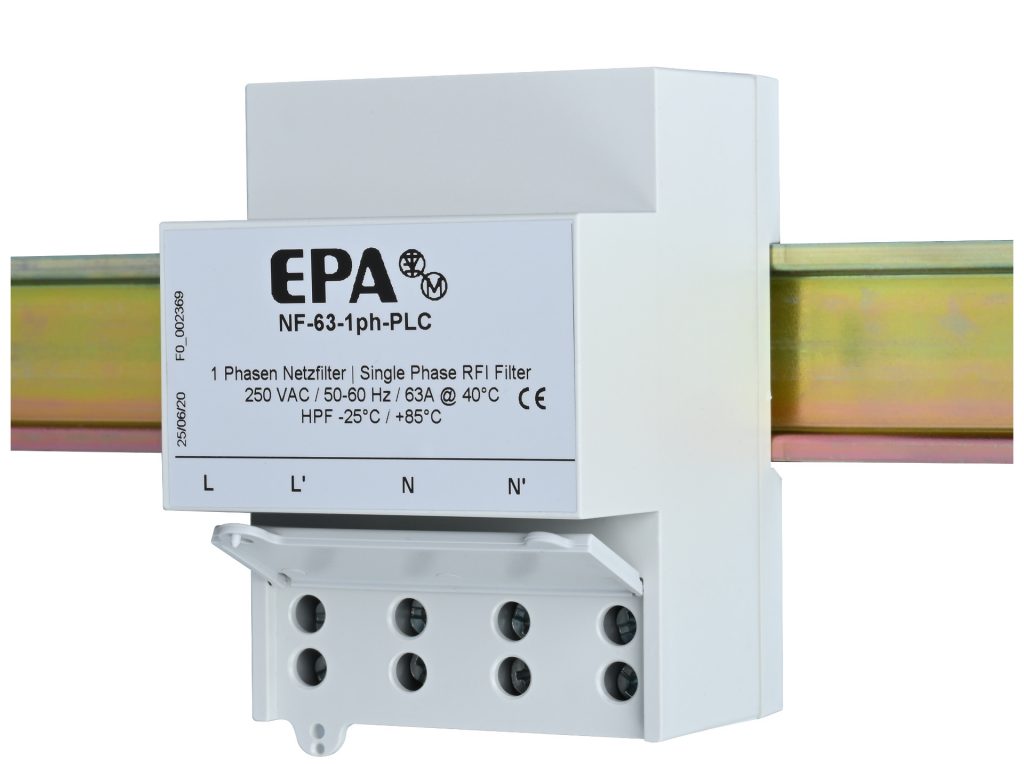

Produktbild NF-1ph-PLC

NF-1ph-PLC

Netzfilter für Power Line Communication (PLC)

  • Anwendung: Smart Meter, Heimautomation, Sicherheitssysteme
  • Nennstrom 63 A
  • Reduziert Störungen im CENELEC EN50065 Frequenzband (35 kHz bis 95 kHz)
  • Dämpfung > 55 dB
  • Nennspannung 250 VAC (110 – 250)
  • Nennfrequenz 50 / 60 Hz
  • Nennquerschnitt 6 – 16 mm²
Datei Größe
Datenblaetter » EMV » Spezialfilter
EPA_Spezialfilter_NF-1ph-PLC_Datenblatt.pdf2.35 M

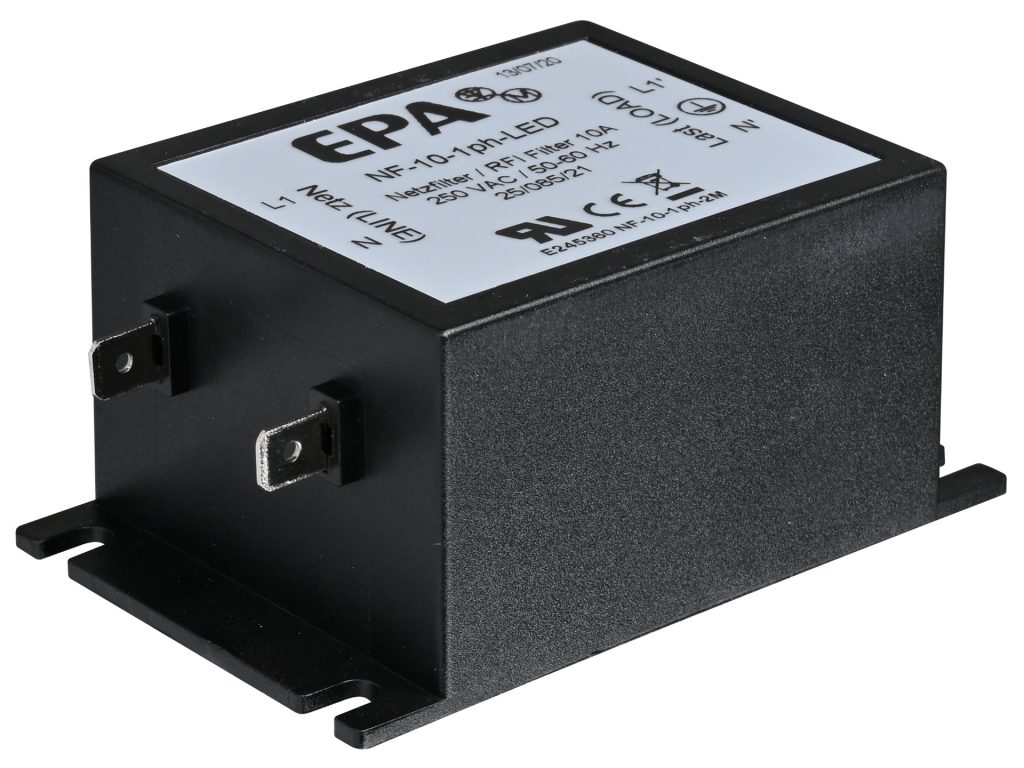

Produktbild NF-1ph-LED

NF-1ph-LED

Netzfilter für Beleuchtungsanwendungen

  • Nennströme von 1 A bis 10 A
  • Dämpfungskurve optimiert für Beleuchtungsaufgaben
  • Zusätzliche Gegentaktstufe
  • Kompaktes Kunststoffgehäuse
  • Flachstecker für schnelle, sichere Verbindung
  • UL Prüfzeichen
Datei Größe
Datenblaetter » EMV » Einphasen-Netzfilter
EPA_Netzfilter_NF-1ph-LED_Datenblatt.pdf2.90 M

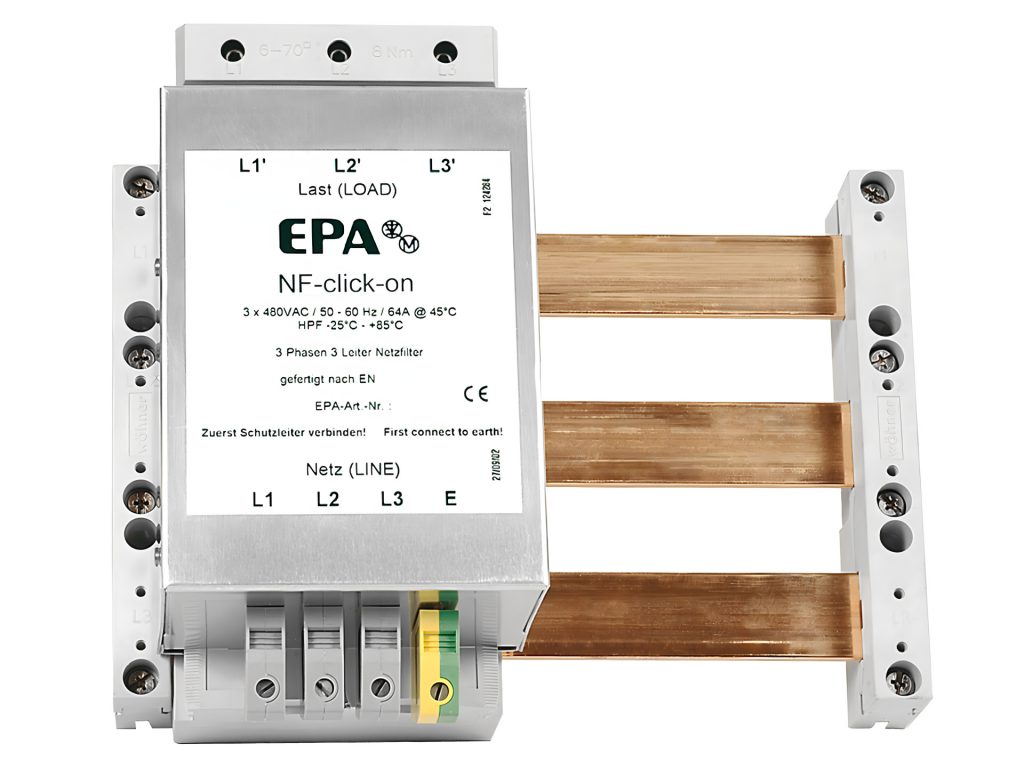

Produktbild NF-Click-on

NF-Click-on

Funkentstörfilter für Sammelschiene

  • Nennströme von 50 A bis 80 A
  • Einspeisungsfilter
  • Schnelle Installation
  • Für Schienensystem bis 60 mm geeignet
Datei Größe
Datenblaetter » EMV » Spezialfilter
EPA_Spezialfilter_NF-Click-on_Datenblatt.pdf3.01 M

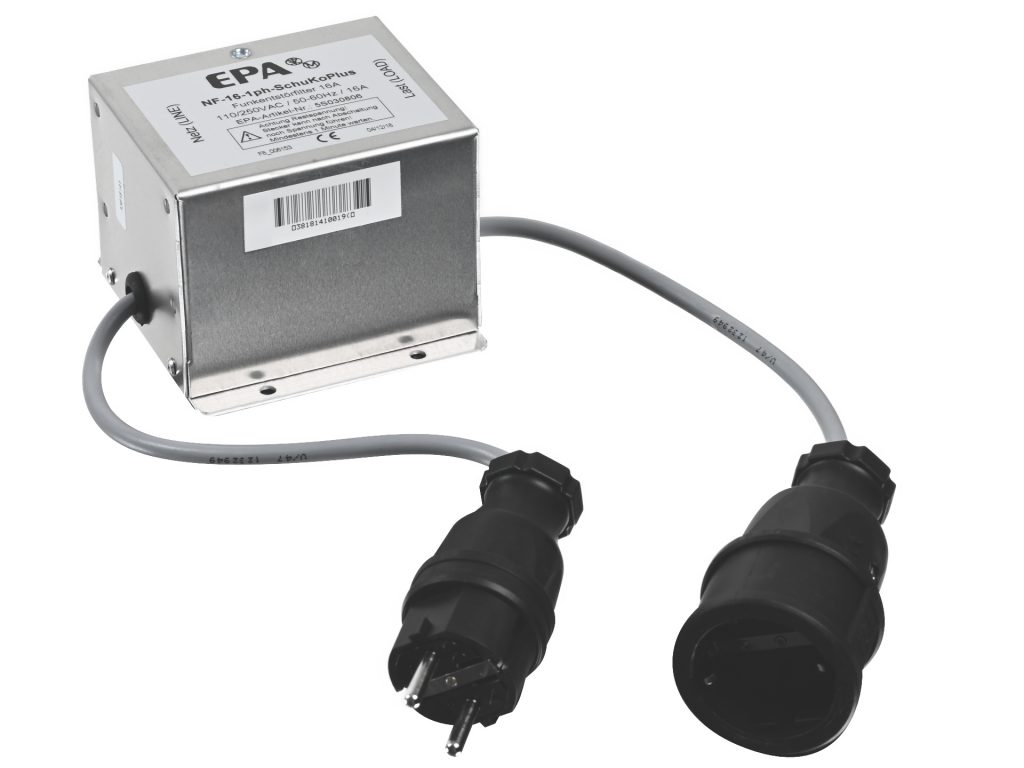

Produktbild NF-SchuKo

NF-SchuKo

Funkentstörfilter mit Schuko-Stecker / -Buchse

  • Nennstrom 16 A, 50/60 Hz, 115/230 V
  • sehr niedriger Ableitstrom 1,5 µA
  • Plusvariante mit höheren Dämpfungseigenschaften
  • Abmessungen: 100 x 105 x 57 mm
  • 2-stufige Filterschaltung
Datei Größe
Datenblaetter » EMV » Spezialfilter
EPA_Spezialfilter_NF-16-1ph-SchuKoPlus_Datenblatt.pdf1.84 M
EPA_Spezialfilter_NF-16-1ph-SchuKo_Datenblatt.pdf240.41 K
CAD » EMV » NF » 1ph
NF-1ph-SchuKo.zip641.11 K
NF-1ph-SchuKoPlus.zip535.74 K

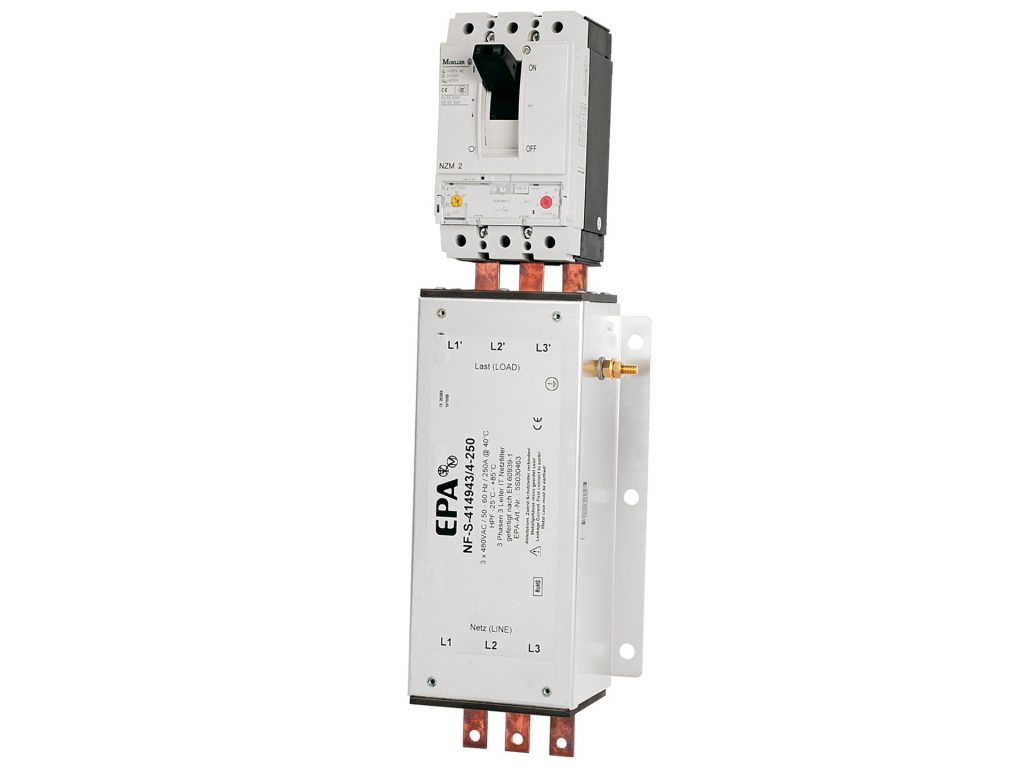

Produktbild NF-Switch

NF-Switch

Sammelentstörfilter passend zum Hauptschalter

  • Nennströme von 50 bis 64 A und 250 A bis 800 A
  • Einspeisungsfilter
  • Schnelle Installation
  • Schaltschrank-Sammelentstörfilter
  • Passend zum Hauptschalter
Datei Größe
Datenblaetter » EMV » Spezialfilter
EPA_Spezialfilter_NF-Switch_Datenblatt.pdf3.06 M
