In aller Kürze
- Festkompensation betriebsbedingter 50 Hz Ableitströme von 5 mA bzw. 11 mA
- Erhöht die Betriebssicherheit von Anlagen
- Betrieb 1-phasiger Verbraucher an FI-Schutzschaltern mit Bemessungsfehlerströmen von 30 mA oder höher nach DIN VDE 0100-530 möglich → Einhaltung der Anforderungen zum Personen- und Brandschutz
Einphasige Ableitstrom-Kompensation, ganz einfach!
Der EPA LEAKCOMP® 1C dient der Kompensation kapazitiver Ableitströme mit einer Frequenz von 50 Hz, die durch EMV-Filtermaßnahmen bei 1-phasigen Verbrauchern (wie z. B. bei Netzgeräten, Frequenzumrichtern, USVs, Leuchten, Netzfiltern usw.) entstehen.*

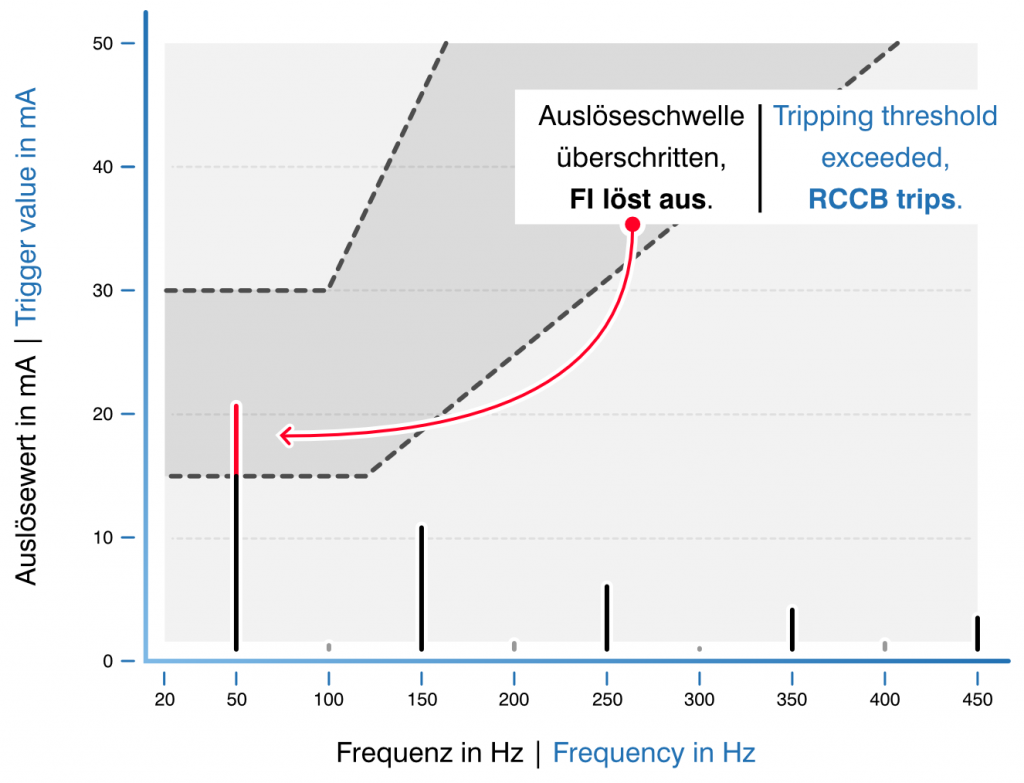

Diese sogenannten „betriebsbedingten“ Ableitströme werden von den RCD-Schutzeinrichtungen als Differenzströme erkannt und führen so häufig zu unsicheren Betriebszuständen oder zur Abschaltung der Maschine oder Anlage!
Das Problem
In der Industrie werden immer häufiger Fehlerstrom-Schutzschalter für den Personen- und Brandschutz eingesetzt. Die modernen Komponenten in der Automatisierungstechnik (wie z. B. Frequenzumrichter, Netzfilter, Schaltnetzteile, geschirmte Motorleitungen usw.) erzeugen systembedingt Ableitströme. Diese sogenannten „betriebsbedingten“ Ableitströme werden von den RCD-Schutzeinrichtungen als Differenzströme erkannt und führen so häufig zu unsicheren Betriebszuständen oder zur Abschaltung der Anlage.
Der Fehlerstrom-Schutzschalter kann nicht zwischen den betriebsmäßigen Ableitströmen und den echten Fehlerströmen unterscheiden.
Um ein unerwünschtes Auslösen des Fehlerstrom-Schutzschalters zu vermeiden, wird ein Gerät benötigt, das kapazitive Ableitströme mit einer Frequenz von 50 Hz kompensieren kann.
Die Lösung
Das auswählbare (5 oder 11 mA) Ableitstrom-Festkompensationsgerät LEAKCOMP® 1C wurde speziell für diesen Zweck entwickelt. Es kommt in elektrischen Anlagen oder Maschinen zum Einsatz, in denen (meist 1-phasige) Geräte mit integriertem EMV-Filter an Fehlerstrom-Schutzeinrichtungen (RCD) oder Fehlerstrom-Schutzschaltern (RCCB, FI) mit Bemessungsfehlerströmen I<sub>∆n</sub> = 30 mA oder höher nach DIN VDE 0100-530 betrieben werden.

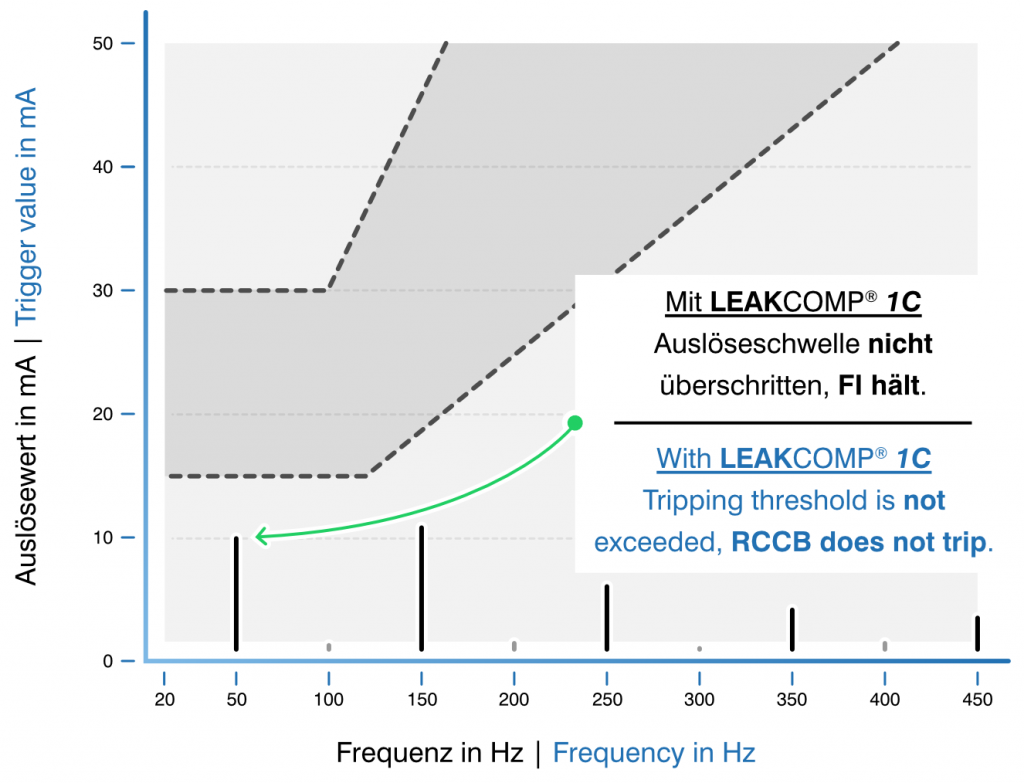

Der LEAKCOMP® 1C kompensiert die in der Anlage/Maschine auftretenden betriebsbedingten Ableitströme und verhindert somit Fehlauslösungen von Fehlerstrom-Schutzeinrichtungen, welche durch zu hohe 50 Hz Ableitströme hervorgerufen werden. Diese Funktionalität ist bei allen handelsüblichen Fehlerstrom-Schutzschaltern vom Typ A, F, B und B+ gegeben (kurzzeitverzögerte (KV) Ausführung empfohlen).
Die Höhe des 50-Hz-Kompensationsstroms liegt bei 5 mA und kann über eine Drahtbrücke auf 11 mA erhöht werden. Reicht der Kompensationsstrom nicht aus, um den Ableitstrom ausreichend zu kompensieren, können weitere LEAKCOMP® 1C parallel geschaltet werden. Frequenz von 50 Hz kompensieren kann.

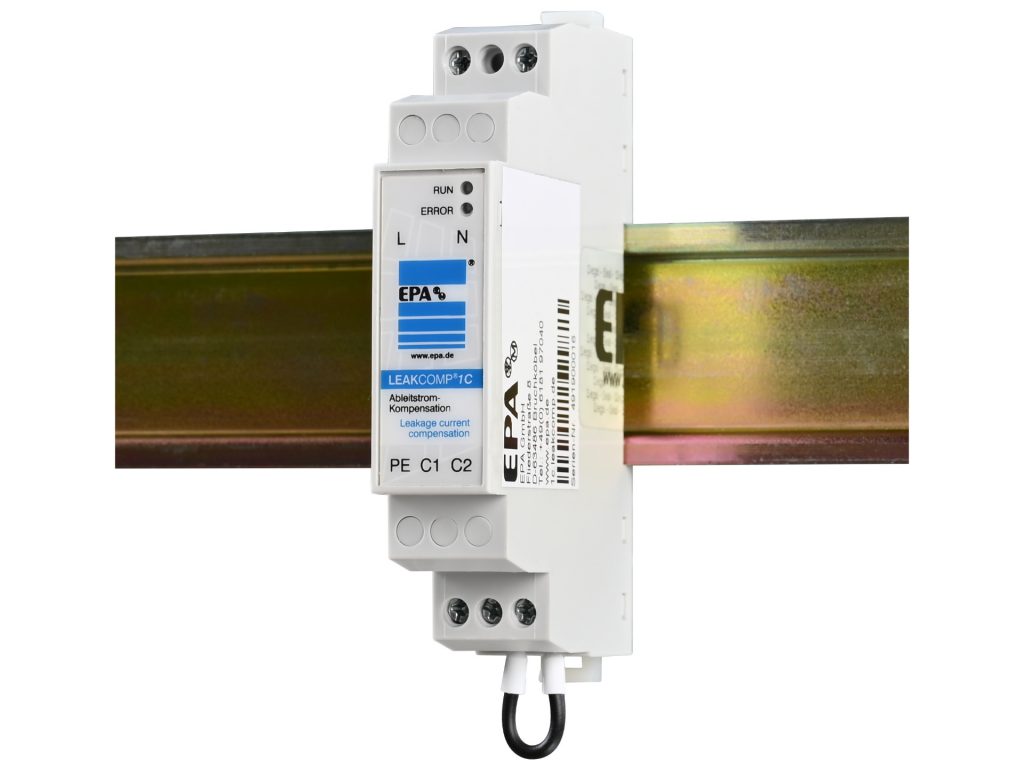

LEAKCOMP® 1C
Ableitstromkompensation für 1-phasige Verbraucher
- Festkompensation betriebsbedingter 50 Hz-Ableitströme von 5 / 11 mA
- Einsatz an FI-Schutzschaltern mit Bemessungsfehlerströmen I∆n = 30 mA oder höher nach DIN VDE 0100-530 möglich
- Einfache Montage auf DIN-Hutschiene
- Kompaktes Gehäuse
| Datei | Größe |
|---|---|
| Prospekte » Ableitstrom | |
| EPA_LEAKCOMP_1C_Produktinformation.pdf | 1.31 M |
| Betriebsanleitungen » Ableitstrom | |
| EPA_LEAKCOMP_1C_Ableitstromkompensation_Betriebsanleitung.pdf | 2.52 M |
| CAD » Ableitstrom » LEAKCOMP | |
| LEAKCOMP_1C.zip | 428.07 K |
* Der LEAKCOMP® 1C kompensiert betriebsbedingte 50 Hz Ableitströme. Hohe Ableitströme in davon abweichenden Frequenzen können den FI-Schutzschalter trotzdem auslösen. Hier bietet EPA entsprechende Filtertechnik an.
