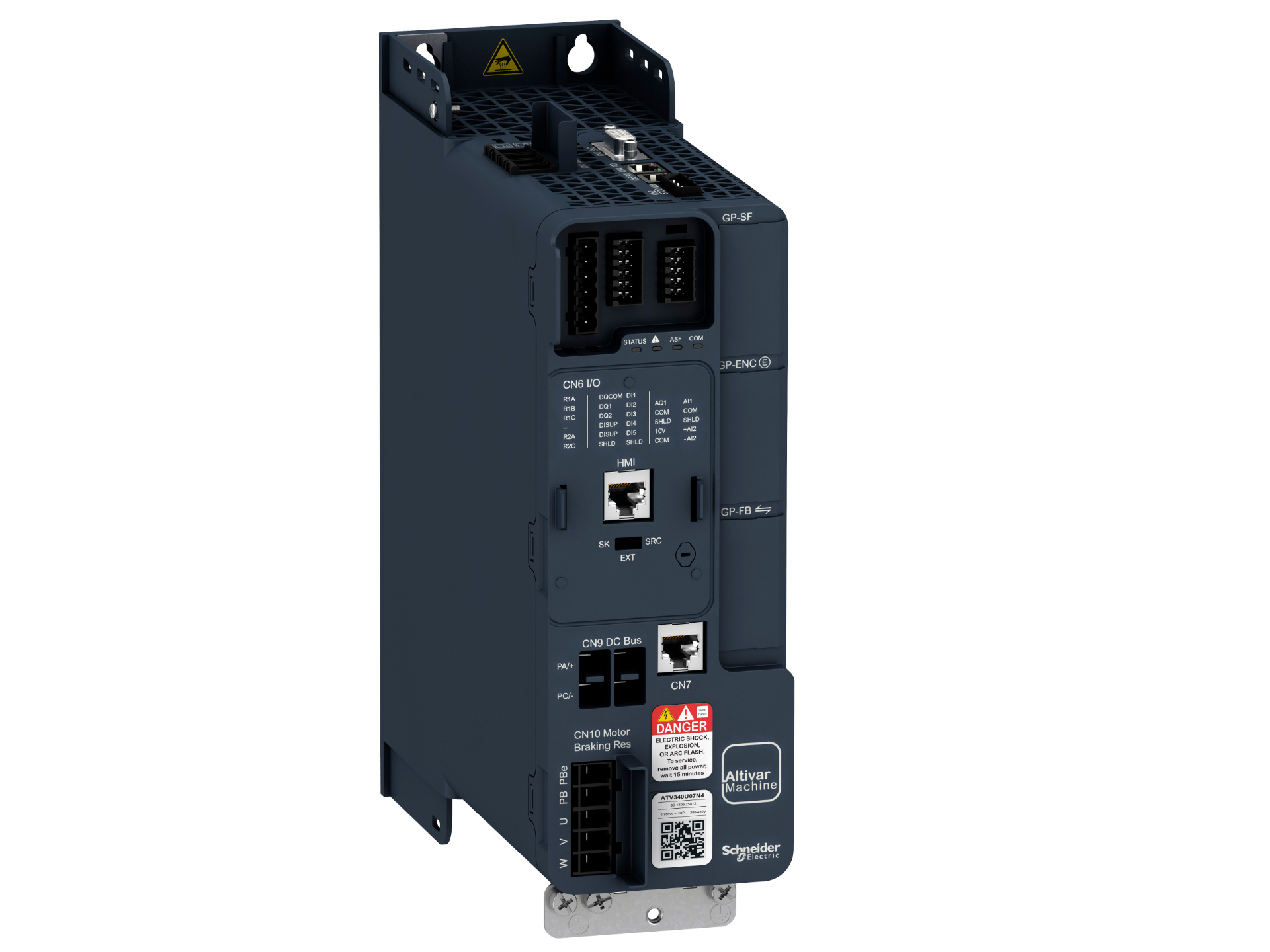

Altivar Machine ATV340
Frequenzumrichter für den Maschinenbau
- Leistungsbereich: 0,1–2,2 kW 1 ph., 0,4–7,5 kW 3 ph.
- Eingang: 100 V 1 ph./200, V 1/3 ph./400 V 3 ph. (50/60 Hz)
- Ausgangsfrequenz: 0,2–400 Hz
- Schutzart: IP20
- Sicherheit: STO-Funktion integriert
- Regelung: U/f, optimaler Erregerstrom, Strom- vektorregelung (Vektorregelung ohne Drehzahlrückführung)
- Schnittstellen: Modbus®/RTU, Mitsubishi-Electric- Frequenzumrichter-Protokoll, RS485
| Datei | Größe |
|---|---|
| SE_ATV340_DTM_Library.zip | 78.80 M |
Der Umrichter Altivar Machine ATV340 ist für hohe Überlasten ausgelegt und bietet Sicherheitsfunktionen, verschiedene Kommunikationsprotokolle und modernste Motorsteuerungslösungen für Maschinenhersteller.
Herkömmliches Maschinendesign wird durch den smarten Fertigungsansatz herausgefordert. Die Umstellung der Betriebszeiten erfordert innovative Funktionen, wie den nativen Ethernet-basierten schnellen Geräteaustausch. Dadurch erhalten Maschinenbediener einen nahtlosen Serviceansatz. Der integrierte Encoder ist mit Asynchron- und Synchronmotoren bei Regelapplikationen kompatibel und die Lastverteilung in der Primär-/Sekundärkonfiguration macht den ATV340 zu einem SMART-Produktionserfolg.
Höhere Maschinenleistung
Leistungsstarke Dynamik und Skalierbarkeit
Mit maximaler Drehmoment- und Geschwindigkeitsleistung ist der Altivar Machine ATV340 ein leistungsstarker Umrichter, der darauf abgestimmt ist, zur Motorleistung ihrer Maschine zu passen.
Mit einer optimierten Geschwindigkeitsbandbreite bis 400 Hz ist der Altivar Machine ATV340 für dynamische Anwendungen konzipiert, die eine schnellere Beschleunigungs- oder Einschwingzeit erfordern.
- Robust genug, um hohen Überlasten standzuhalten und an die Bedürfnisse anspruchsvoller Anwendungen anpassbar, kann er bis zu 220 % Nenndrehmoment während 2 Sekunden liefern.
- Kompatibel mit einer breiten Palette von Motoren einschließlich Asynchronmotoren (EI2, IE3), Synchronmotoren und Reluktanzmotoren verschiedener Anwendungen in offenen und geschlossenen Regelkreisen, um die Anpassungsfähigkeit und die Skalierbarkeit zu erfüllen, die Ihre Maschine benötigt.
- Die Kombination aus ATV340-Anwendungsreaktionszeit, mit einem minimalen Taskzyklus von 1 ms und Ethernet-Konnektivität sorgt für maximalen Maschinendurchsatz.
Verringerte Planungszeit der Maschine
Die Altivar Machine ATV340-Umrichter helfen Ihnen dabei, Ihre Entwicklungszeit in jeder Phase des Prozesses zu senken, um die Maschinenaktivierung und den Betrieb zu beschleunigen.
Vereinfachte Maschinentechnologie
Der Altivar Machine ATV340 beherbergt zahlreiche Funktionen und Eigenschaften, um das Maschinendesign zu vereinfachen und die Entwicklungszeit von der Auswahl bis zur Inbetriebnahme zu reduzieren.
- Eine Vielzahl von Schnittstellen, zahlreiche E/A, Multi-Ethernet-Protokolle, PTI/PTO, eingebettete Encoder und mehrere Optionsschnittstellen bieten maximale Flexibilität im Architekturdesign.
- Einfache Master-/Slave-Konfiguration, integrierte Applikationsfunktionen erleichtern und erfüllen die Applikationsleistung für Hebeanwendungen, Handhabungstechnik, Umformtechnik und Verpackungsmaschinensegmente.
Standard ist nicht genug?
Ihre konkrete Anwendung stellt ganz besondere Anforderungen an einen Frequenzumrichter, die das Standardmodell nicht erfüllen kann?
Dann fragen Sie uns! Wir helfen Ihnen gerne, das richtige Modell zu finden!
Auf Basis unserer langjährigen Erfahrung analysieren wir die Applikationen unserer Kunden und beraten diese individuell bei der Auswahl der passenden Geräte hinsichtlich Performance und Budget. In unserem Lager halten wir bewährte Frequenzumrichter unterschiedlicher Modellreihen unabhängig des Leistungsbereichs vor.
Bei der Auslegung setzen wir auf unsere Kernmarken, für welche wir offizieller Handelspartner sind.
