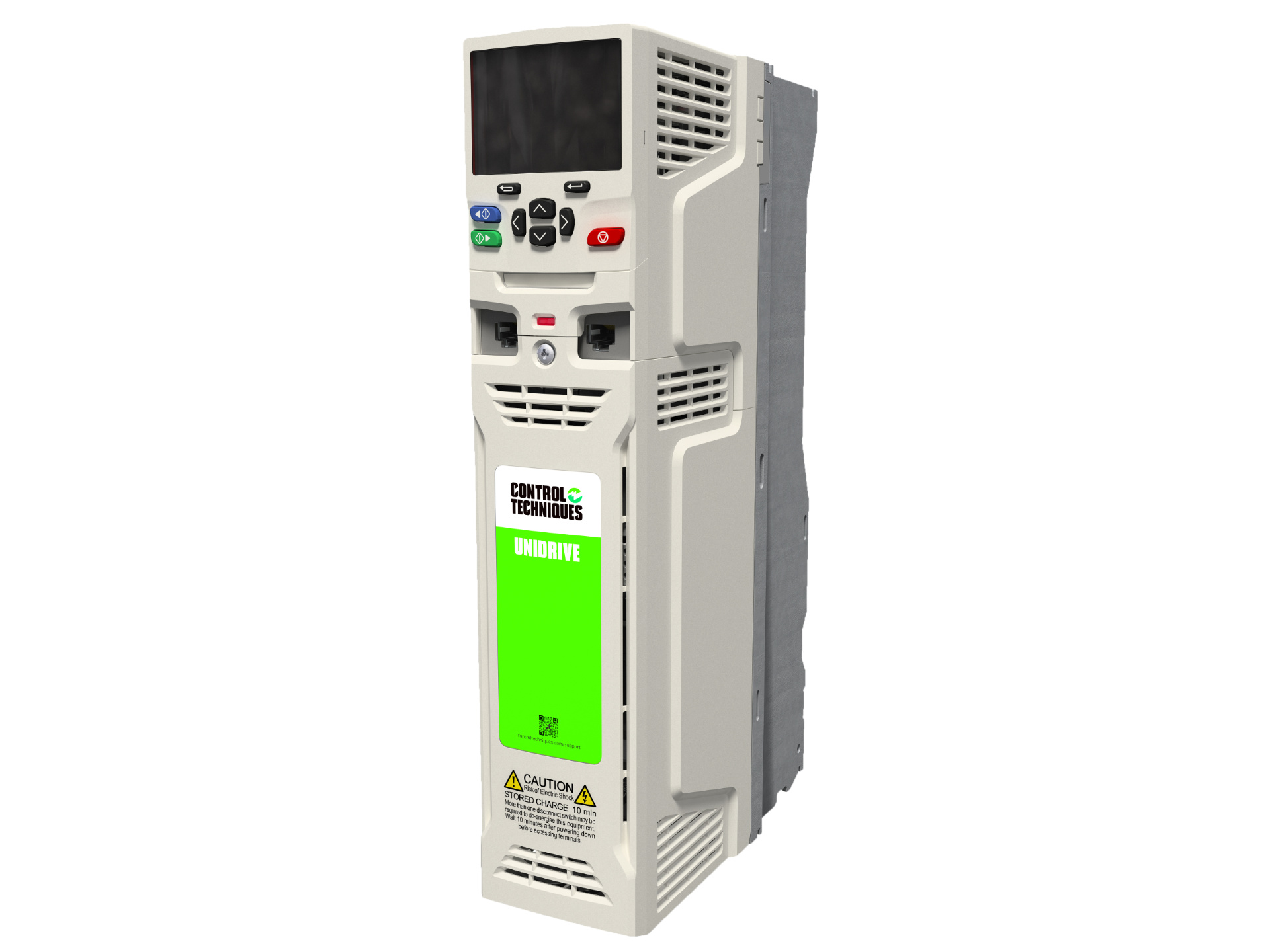

Unidrive HS70
Optimiert für Hochgeschwindigkeits-Anwendungen
- Leistungsbereich (hohe Überlast): 0,75 kW – 2,8 MW
- Netzanschluss: 3 Phasen 200 V / 400 V / 575 V / 690 V
- Taktfrequenz: 0 – 3,000 Hz Open-Loop, 0 – 1,250 Hz Closed-Loop
- Geberanschlüsse: 2 Encoder-Eingänge, 1 simulierter Encoder-Ausgang
- Intelligenz: Onboard-SPS, Erweiterter Motion-Controller
- Maschinensicherheit: 1 Safe-Torque-Off-Anschlussklemme (STO), SIL3-/PLe-konform
- Steuerungsverfahren: Vektorsteuerung oder U/f-Regelung für Asynchronmotoren, Rotorflussregelung für Asynchronmotoren ohne Drehzahlrückführung (RFC-A), Geberlose Ansteuerung von Synchronmotoren (RFC-S), Rotorflussregelung von Asynchronmotoren mit Geber (RFC-A), Ansteuerung von Synchronmotoren mit Geber (RFC-S), Netzrückspeisung mit Active Front End (AFE)
- Onboard Kommunikation: Ethernet (EtherNet/IP, Modbus TCP, RTMoE)
- Kopieren von Parametern mit: PC-Tools, Smartcard, SD-Karte
| Datei | Größe |
|---|---|
| Prospekte » Antriebe » Frequenzumrichter | |
| CT_HS70_HS30_Flyer_DE.pdf | 1.11 M |
| Betriebsanleitungen » Antriebe » Frequenzumrichter » EPA » Unidrive M | |
| EPA_Unidrive_M600-M702_HS70-HS72_BG3und4_LeistungsmodulInstallationshandbuch.pdf | 8.24 M |
| EPA_Unidrive_M700-M701_HS70-HS71_Steuerung_Kurzanleitung.pdf | 4.60 M |
Die Hochgeschwindigkeits-AC/Servoantriebe der Serie Unidrive HS70 von Control Techniques bieten eine verbesserte Steuerung von Hochgeschwindigkeitsmotoren. Darüber hinaus wird der Maschinendurchsatz durch eine verbesserte Einzelachsensteuerung und Mehrachsensynchronisation im Netzwerk maximiert. Das integrierte Echtzeit-Ethernet (IEEE 1588 V2), der integrierte Advanced Motion Controller und die Hochgeschwindigkeits-E/A für die Positionserfassung ermöglichen Maschinenherstellern die Entwicklung anspruchsvoller und flexibler Maschinen.
Maximaler Materialdurchsatz durch eine überragende Motorsteuerung
- Motorsteuerungsalgorithmus mit hoher Bandbreite für Asynchron-, Permanentmagnet- und Servomotoren mit einer Stromreglerbandbreite von 3.000 Hz und einer Drehzahlreglerbandbreite von 250 Hz.
- Flexibel in der Wahl des Drehzahl- und Lage-Gebersystems, unterstützt eine Vielzahl von Rückmeldesystemen, vom robusten Resolver bis hin zum hochauflösenden Encoder.
- Bis zu drei Encoder-Kanäle gleichzeitig, z. B. 1 Feedback-Encoder, 1 Referenz-Encoder und 1 simulierter Ausgang
- MCi-Module können externe SPS und Bewegungsregler überflüssig machen
- Simulierter Encoder-Ausgang als Positionssollwert für Anwendungen wie CAM, Digital Lock und elektronisches Getriebe
Um den Anforderungen jeder Anwendung gerecht zu werden, ist die Unidrive M700-Serie in drei Varianten erhältlich:
- Unidrive HS70: Onboard-Ethernet und einzelner STO-Eingang
- Unidrive HS71: Integrierte RS485 zur Aufrüstung von Unidrive SP, einfacher STO-Eingang
- Unidrive HS72: Integriertes Ethernet, zwei STO-Eingänge
Flexible Realisierung zentraler und dezentraler Steuerungslösungen
- MCi-Module können hinzugefügt werden, um umfangreichere Ablaufsteuerungen zu realisieren.
- Onboard-SPS für Logikprogramme
- Engineering Control Studio ist eine standardisierte IEC61131-3-Programmierumgebung (CODESYS) für die effiziente Systemplanung und Programmierung.
- Integrierter Ethernet-Switch mit zwei Anschlüssen zur Verwendung von Standardkabeln.
- Onboard-Echtzeit-Ethernet (IEEE 1588 V2) verwendet RTMoE (Real Time Motion over Ethernet) für eine schnelle Kommunikation und präzise Achsensynchronisierung.
- Drei Steckplätze stehen für zusätzliche Feldbus-, Positionsrückführungs- und E/A-Module zur Verfügung.
Optimierte Systemperformance durch den integrierten Advanced Motion Controller
HS70 verfügt über einen Advanced Motion Controller zur Steuerung von 1,5-Achs-Motion-Anwendungen. Die Motion-Funktionen werden „auf dem Umrichter“ ausgeführt, wodurch die Systemleistung maximiert wird.
Erfüllen Sie Sicherheitsstandards, maximieren Sie die Betriebszeit und reduzieren Sie Kosten durch direkte Integration in Sicherheitssysteme
Unidrive HS70 und Unidrive HS71 verfügen über einen integrierten Safe Torque Off (STO)-Eingang und können ein SI-Safety-Modul für sichere Bewegungen aufnehmen.
