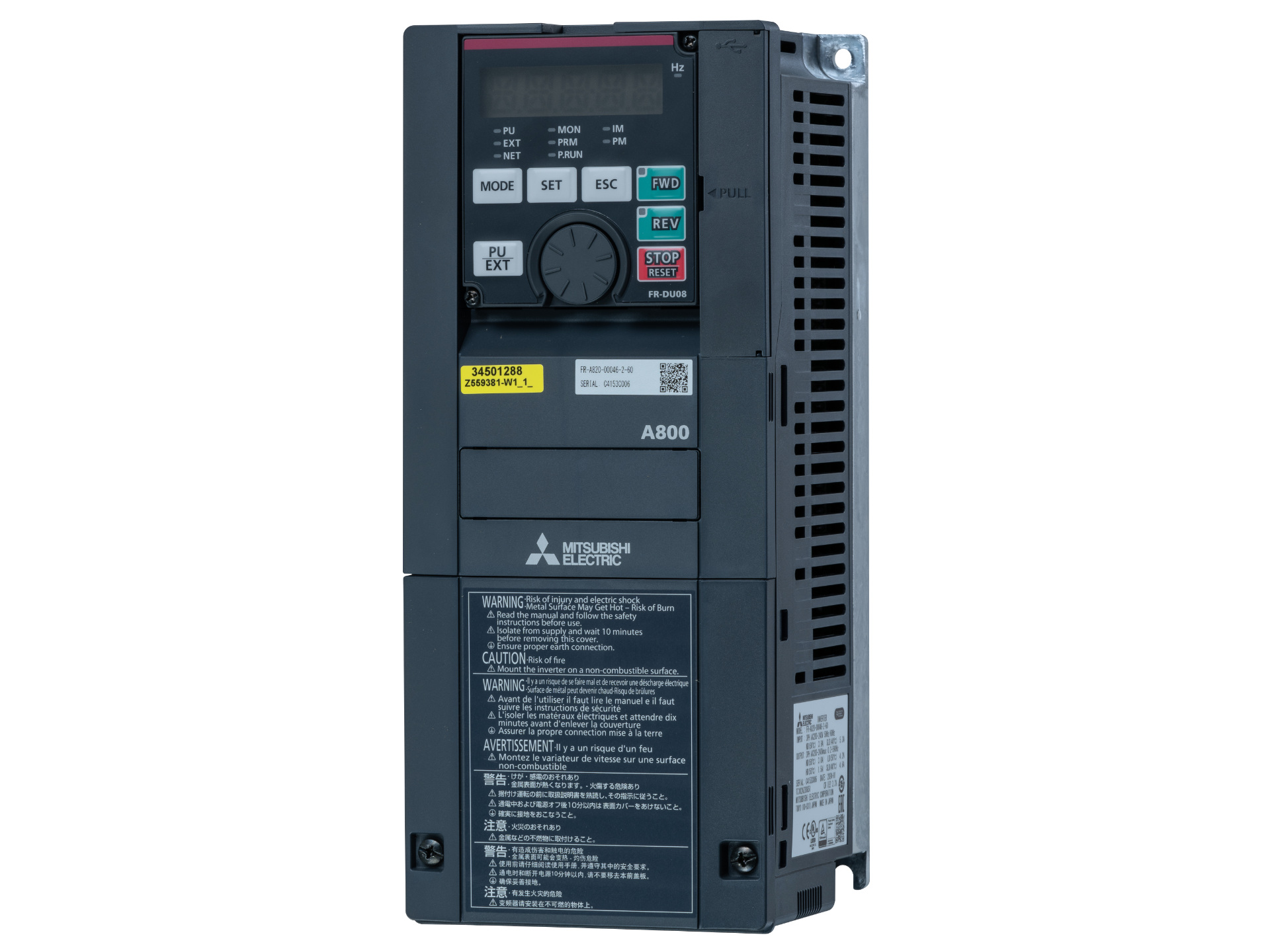

FR-A800
Überragende Antriebseigenschaften
- Leistungsbereich: 0,4–630 kW (Im Parallelbetrieb bis ca. 1500 kW)
- Eingang: 200/400/500/600/690 V 3 ph. (50/60 Hz)
- Ausgangsfrequenz: 0–590 Hz
- Schutzart: FR-A840/A820: bis zu 30 kW IP20 FR-A840/A820: ab 37 kW IP00 FR-A860: IP00, FR-A870: IP00/IP20
- Sicherheit: STO-Funktion integriert (SIL3 PLe)
- Regelung: U/f, OEC, RSV, CLV, SPS integriert, Autotuning für AC und PM (Permanentmagnetmotoren)
- Schnittstellen: Modbus®/RTU, Modbus®/TCP/IP, SLMP, CC-Link, CC-Link IE Field, CC-Link IE Field Basic, CC-Link IE TSN, CanOpen, Profinet, Profibus DP V1, DeviceNetTM, EtherNet IP, EtherCat, SSCNET III/H, CAN-Bus, RS485, USB
- Optionen: analoge + digitale E/As, Encoder-Feedback
- EMV-Schutz: integriert
| Datei | Größe |
|---|---|
| Betriebsanleitungen » Antriebe » Frequenzumrichter » Mitsubishi » FR-A | |
| Mitsubishi_FR-A800_Betriebsanleitung.pdf | 29.23 M |
| Mitsubishi_FR-A800_FR-F800_Einsteigerhandbuch.pdf | 9.29 M |
| Betriebsanleitungen » Antriebe » Frequenzumrichter » Mitsubishi » FR-F | |
| Mitsubishi_FR-A800_FR-F800_Einsteigerhandbuch.pdf | 9.29 M |
| CAD » Antriebe » Mitsubishi » FR-A800 | |
| FR-A800 CAD data _dxf.zip | 3.56 M |
| FR-A800 CAD data _stp.zip | 23.24 M |
| FR_A8xx.zip | 13.62 M |
Unvergleichliche Antriebspräzision, schnelle Drehzahlregelung, einfache Inbetriebnahme und höchste Flexibilität – Mitsubishi Electric hat eine neue Generation der Antriebstechnik entwickelt: den außergewöhnlichen FR-A800.
Einige der herausragenden Merkmale sind die integrierte USB-Schnittstelle für die Programmierung und das Kopieren von Parametern, die leicht ablesbare Bedieneinheit, die optimale Leistungsbilanz sowie Energiesparfunktionen, die erhöhte Systemsicherheit und drei Erweiterungssteckplätze für eine große Auswahl an Options- und Netzwerkkarten.
Leistungsstarke Ausstattung und intelligente Funktionen
Die FR-A800-Serie verfügt über einen zweikanaligen Not-Stopp für sicheren Halt. Dies ermöglicht einen sicheren Betrieb entsprechend der europäischen Maschinenrichtlinie, ohne dass ein zusätzliches Schütz vorgeschaltet werden muss. Damit entspricht der FR-A800 den Standards ISO13849-1, PLd und IEC60204-1 Cat. 3, EN 61508 und EN 61800-5-2 SIL2.
Mit dem integrierten „Digital Dial“ der Bedieneinheit hat der Anwender einen direkten Zugriff auf alle wichtigen Parameter. An die Frequenzumrichter der FR-A800-Serie können auch die grafischen Bediengeräte (GOT) von Mitsubishi Electric angeschlossen werden. Die Kommunikationsparameter für die HMI-Anbindung werden automatisch als Stapeldatei gesetzt.
Mit dem serienmäßig eingebauten EMV-Filter entspricht der Antrieb den Anforderungen der EMV-Richtlinie (EN 61800-3, 2. Umgebung, Kategorie C3), sodass keine gesonderte Zertifizierung erforderlich ist.
Wählen Sie die Energiesparfunktion, die zu Ihrer Anwendung passt. Die eindrucksvollen Energieeinsparungen können im Menü zur Energieüberwachung angezeigt werden.
Die Kühlventilatoren und die eingebauten Kapazitäten verfügen über eine Lebensdauer von etwa 10 Jahren. Durch die Nutzung der Steuerfunktion für die Ventilatoren kann deren Lebensdauer weiter erhöht werden.
Anbindung an unterschiedliche Netzwerke
Die Frequenzumrichter der FR-A800 Serie können über zahlreiche Netzwerke überwacht und gesteuert werden. Für die wichtigsten Netzwerke wie CC Link IE Field, CC Link, Profibus DP/DPV1, Profinet/EtherNet IP/EtherCat (in Kürze erhältlich) und SSCNETIII/H, DeviceNet™ sowie LONWORKS stehen Optionseinheiten zur Verfügung. Standardmäßig wird die RS485-Kommunikation unterstützt (Mitsubishi-Electric-Frequenzumrichter-Protokoll, Modbus-RTU-Protokoll).
Hinweis: Die FR-A800-Serie ist vollständig abwärtskompatibel mit der FR-A700-Serie. Mit Hilfe der Setup-Software FR Configurator2 lassen sich Parameter problemlos kopieren. Zur Anpassung an längere Ansprechzeiten älterer Maschinen können die Ein-/Ausgangssignale des FR-A800 verzögert werden.
Downloads einblenden
| Datei | Größe |
|---|---|
| Betriebsanleitungen » Antriebe » Frequenzumrichter » Mitsubishi » FR-A | |
| Mitsubishi_FR-A700_Betriebsanleitung.pdf | 14.40 M |
Standard ist nicht genug?
Ihre konkrete Anwendung stellt ganz besondere Anforderungen an einen Frequenzumrichter, die das Standardmodell nicht erfüllen kann?
Dann fragen Sie uns! Wir helfen Ihnen gerne, das richtige Modell zu finden!
Auf Basis unserer langjährigen Erfahrung analysieren wir die Applikationen unserer Kunden und beraten diese individuell bei der Auswahl der passenden Geräte hinsichtlich Performance und Budget. In unserem Lager halten wir bewährte Frequenzumrichter unterschiedlicher Modellreihen unabhängig des Leistungsbereichs vor.
Bei der Auslegung setzen wir auf unsere Kernmarken, für welche wir offizieller Handelspartner sind.
