Die Modelle HFE-5P und HFE-8P sind hocheffiziente, zweistufige passive Oberschwingungsfilter, die speziell zur Reduktion der durch Frequenzumrichter erzeugten Oberschwingungen entwickelt wurden.
Unter realistischen Einsatzbedingungen – etwa bei bereits verzerrter Netzspannung oder ungleichmäßiger Netzbelastung – senken die Filter die Netzstromverzerrung (THDi) zuverlässig auf unter 5 % (HFE-5P) bzw. unter 8 % (HFE-8P). Damit erfüllen sie die Anforderungen relevanter Normen und Richtlinien.
Im Gegensatz zu herkömmlichen Saugkreisen, die gezielt die 5. Oberschwingung dämpfen, setzen beide Modelle auf einen zweistufigen Filteraufbau. Dieser reduziert den THDi typischerweise auf etwa 3 % – ohne sich auf eine einzelne Frequenz zu konzentrieren. Stattdessen wird das gesamte Oberschwingungsspektrum effektiv gedämpft.
Unsere Oberschwingungs- oder auch Harmonic-Filter verfügen über folgende Eigenschaften:
- Reduzierung der Oberschwingungen und niederfrequenten Netzrückwirkungen
- Verbesserung der THDi-Werte (<5% bzw. <8% möglich)
- Optimiert für B6-Brückengleichrichter
- Einhaltung der Oberschwingungsgrenzwerte nach EN 61000-3-12
- Kostengünstiger gegenüber aktiven Harmonic-Filtern
- Eingangsstrom wird deutlich reduziert (spart Energie)

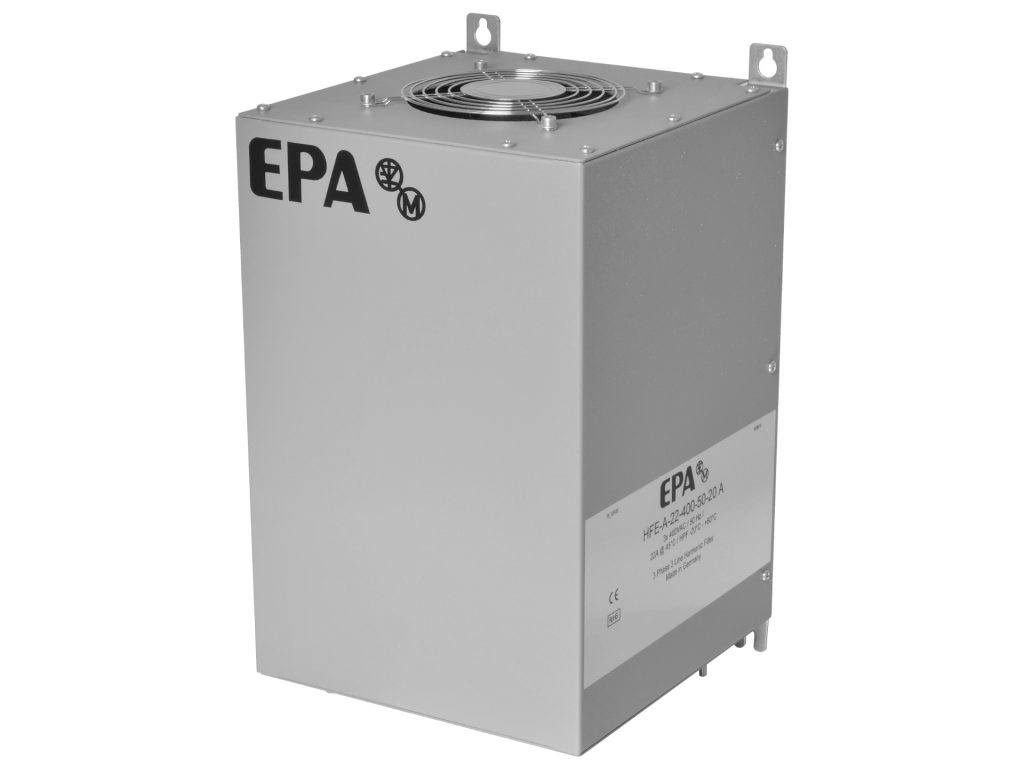

HFE-5P
Hocheffiziente zweistufige passive Oberschwingungsfilter für Frequenzumrichter
- Nennströme von 10 A bis 410 A
- Optimiert für B6-Brückengleichrichter
- Reduzierung des Oberschwingungsanteils (THDi < 5 %)*
- Eingangsstrom wird reduziert (spart Energie)
- Anwenderfreundliche Inbetriebnahme
- Kostengünstiger im Vergleich zu aktiven Filtern
- * Typischer Wert bei verdrosselten 6-Puls Umrichtern
| Datei | Größe |
|---|---|
| Datenblaetter » EMV » Harmonicfilter | |
| EPA_Oberschwingungsfilter_HFE-5P-600-60_Datenblatt.pdf | 2.42 M |
| EPA_Oberschwingungsfilter_HFE-5P_5.5-250_Datenblatt.pdf | 2.61 M |
| Betriebsanleitungen » EMV | |
| EPA_HFE-5P_HFE-8P_Betriebsanleitung.pdf | 19.52 M |
HFE-8P
Hocheffiziente zweistufige passive Oberschwingungsfilter für Frequenzumrichter
- Nennströme von 1,1 A bis 1030 A
- Optimiert für B6-Brückengleichrichter
- Reduzierung des Oberschwingungsanteils (THDi < 8 %)*
- Eingangsstrom wird reduziert (spart Energie)
- Anwenderfreundliche Inbetriebnahme
- Kostengünstiger im Vergleich zu aktiven Filtern
- * Typischer Wert bei verdrosselten 6-Puls Umrichtern
| Datei | Größe |
|---|---|
| Datenblaetter » EMV » Harmonicfilter | |
| EPA_Oberschwingungsfilter_HFE-8P-600-60_Datenblatt.pdf | 2.42 M |
| EPA_Oberschwingungsfilter_HFE-8P_2.2-182_Datenblatt.pdf | 2.60 M |
| EPA_Oberschwingungsfilter_HFE-8P_217-1030_Datenblatt.pdf | 2.47 M |
| Betriebsanleitungen » EMV | |
| EPA_HFE-5P_HFE-8P_Betriebsanleitung.pdf | 19.52 M |
Normative Anforderungen
… welche den Einsatz eines Oberschwingungsfilters notwendig machen:
| IEC/EN 61000-3-2 | IEC/EN 61000-3-12 | IEC/EN 61000-3-4 |
| IEC 61000-2-2 | IEC 61000-2-4 |
